公司技术人员在2017年改进12V-24V直流调速器HW-A-1040A型是一款宽电压12/24V电压通用型直流调速器、改进后主芯片输出PWM波形更完美
感谢各位淘友一直以来支持、从2017年3月18日汇丰电子科技生产的12V-24V直流调速器HW-A-1040A型直流调速器价格调整为80元并诚招经销商、深受新老客户好评广泛认同,在客户建议下哈尔滨汇丰电子科技有限公司技术人员经过精心设计升级换代,不断根据可户要求进行电路升级进而更进一步提高质量,现版是2017全希望各位新老客户踊跃加入、我们给予优越的、价格和品质。
汇丰电子生产的HW-A-1040A型、直流无极调速器、器件是采用进口日本电子公司生产的半导体IGBT晶体管、经过严格的挑选器件和组装调试、公司有严格的质量检测体系、保证每一个产品合格出厂。
HW-A-10系列产品命名规则:
(H)是汇丰电子开头字母,(W)是公司老总姓氏开头字母,(A)是争做第一,(10)是第十基础方案继后续推出的系列型号(HW-A-1011、HW-A-1020、HW-A-1040、HW-A-1050、HW-A-1060、HW-A-1070、HW-A-1080)
哈尔滨市汇丰电子科技有限公司为保护商家利益:
注意*自2013年6月13日起,汇丰电子公司申请的HW-A-1040A原理发明专利、最新“荟沣”商标、已经受到法律保护,针对目前全国市场上打着“HW-A-1040”盗版产品的商贩,我们将追究其法律责任,在这里希望这些销售者不要贪图一时的利益,而影响到自己的前途,如果已经停止销售,我们将不再追究其法律责任,如果一意孤行的话,我们将在销售者当地的法院对其进行起诉。同时我们也希望广大客户不要贪图一时的小便宜购买盗版产品,我们只针对汇丰总部和代理处销售的产品提供全方位的售后服务和技术支持(每个客户的联系方式我们都有记录),同时加大媒体宣传力度联合国家知识产权相关职能执法部门。
会在近期对这些盗版产品进行清理,如果购买了盗版产品,会带来不必要的麻烦,所以请认准正版的直流调速器HW-A-1040A全国统一销售价格80元。
直流调速器HW-A-1040A技术特点:
哈尔滨汇丰电子科技有限公司技术人员经过精心设计升级换代,不断根据可户要求进行电路升级,现板是第五代不但输出波形完美,而且温升缓慢输出功率大,大家都知道调速器输出波形的好坏,决定对电机绕组励磁线圈的冲击。波形输出质量差,使转子切割磁力线造成一定程度的效率的降低,这样长时间工作会导致电机温升急剧上升。长时间使用会使电机绕组烧毁,所以调速器的输出波形决定了调速器的质量好坏,不明白的消费者有条件的可通过示波器观察PWM输出的波形是否有毛刺尖波就知道这款调速器是否是优质产品。

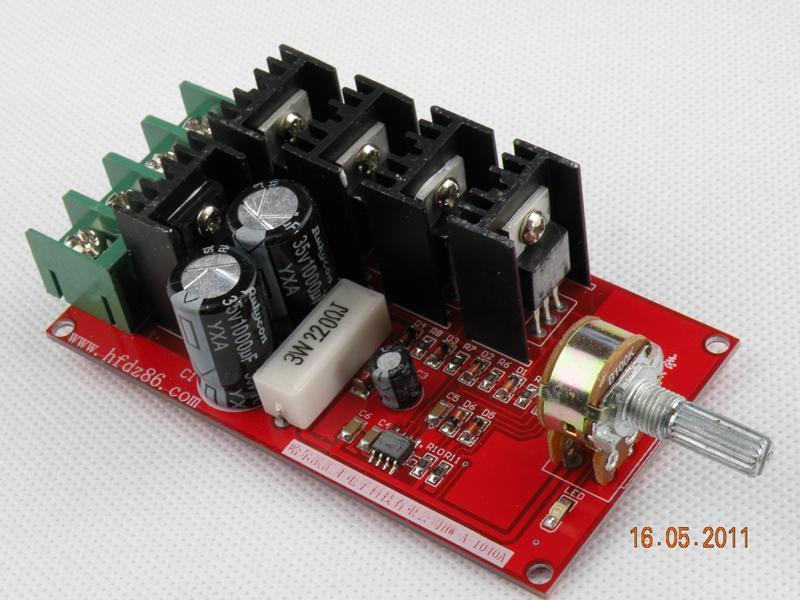

直流调速器HW-A-1040
继2010改版HW-A-1040(第二代)直流调速器HW-A-1040,至新版2013改版HW-A-1040A(第三代)直流无极调速器,至2015超级改版HW-A-1040A(第四代)直流无极调速器,至2018全新改版HW-A-1040A(第五代)直流无极调速器
直流调速器HW-A-1040A原理:
请看HW-A-1040A型调速器原理介绍与使用视频:请把下面网址粘贴到地址栏里就可以观看了。
http://www.tudou.com/programs/view/N1RWl3Hx9qM/
脉宽调制的全称为:Pulse
WidthModulator、简称PWM、由于它的特殊性能、常被用
于直流负载回路中、灯具调光或直流电动机调速、HW-1040A型调速器、就是利用脉宽
调制(PWM)原理制作的马达调速器、PWM调速器已经在:工业直流电机调速、工业传送
带调速、灯光照明调解、计算机电源散热、直流电扇等、得到广泛应用。
HW-A-1040A型(DC9V-28V电压通用型)调速器、工作原理:是通过改变输出方波的占空
比使负载上的平均电流功率从0-100%变化、从而改变负载、灯光亮度/电机速度。
利用脉宽调制(PWM)方式、实现调光/调速、它的优点是电源的能量功率、能得到充分
利用、电路的效率高。例如:当输出为50%的方波时,脉宽调制(PWM)电路输出能量
功率也为50%,即几乎所有的能量都转换给负载。
而采用常见的电阻降压调速时,要使负载获得电源最大50%的功率,电源必须提供
71%以上的输出功率,这其中21%消耗在电阻的压降及热耗上。大布部分能量在电
阻上被消耗掉了、剩下才是输出的能量、转换效率非常低。
此外HW-A-1040A型调速因其采用开关方式热耗几乎不存在、HW-A-1040A型调速在低速时
扭矩非常大、因为调速器带有自动跟踪PWM、另外采用脉宽调制(PWM)方式、可以使
负载在工作时得到几乎满电源电压、这样有利于克服电机内在的线圈电阻而使电机
产生更大的力矩功率。
12V-24V直流调速器HW-A-1040A应用范围:
HW-A-1040A型电子调速开关是一种低损耗,外型精巧,公率大,控制范围宽灵敏度高等优点.无及变速的电子调速开关.调速开关安装方便。
可广泛用于电磁调速电动机的速度控制、直流电动机、电器设备管道排风机、电子扇调速、驱动电机调速、设备冷却风机、大功率电子扇、儿童游乐车,电动平板车等、、、、、、
12V-24V直流调速器HW-A-1040A外型特点:长方型黑色采用ABS加阻燃剂
外型尺寸:长105毫米、宽55毫米、高40毫米
每只净重 160克
品牌:荟沣
型号:HW-A-1040A
12V-24V直流调速器HW-A-1040A技术指标:
(1)工作电压:DC9V-DC28V
(2)控制功率:0.01-800W
(3)静态电流0.02A(待机状态)
(4)启使电压:0v、0.2V
(5)功率 DC12V时450(W) DC24V时800(W)
(6)额定发热电流:30A(最大输出电流)
(7)频率:12000HZ
HW-A-1040A型PWM直流调速器、是一种低损耗PWM技术、工作电压范围宽(实测DC7V至DC30V可正常工作)
外型精巧、输出功率大、控制范围宽、灵敏度高等优点、HW-A-1040A型调速器安装方便、并联接线方式.
用途:有刷电机调速、电磁电机调速、汽车冷却风机调速、汽车风机调速、汽车雨刷电机调速、
管道排风机调速、跑步机调速、生产线传送带调速、电子扇调速、电动滑板调速、直流马达调速
有刷大功率电机调速、多台电脑扇并联调速
12V-24V直流调速器HW-A-1040A安装时请注意:
在拆卸外壳时按如下过程
1、首先将外壳上电位器六角螺丝松开。
2、用左手用力掐住下壳,用右手手指扣住壳体缝隙向一侧抠开。
3、在取出电路板时先把固定板子的螺丝松开,切忌不要用力搬电位器以免造成电位器损坏,尽量不要操作此步骤。
使用说明:调速开关有四个接线端,具体接线方法请参考图(1)文字叙述如下,
(1)负极:接直流电源负极或
使用电瓶时接电瓶打铁,
(2)正极:接直流电源正及或
使用电瓶时接电瓶正极,
12V-24V直流调速器HW-A-1040A电机接线方法:
(3)电机正极:电机正极接直流电源正极或
使用电瓶时接电瓶正极,
(4)电机负极:电机负极接调速器电机负极
12V-24V直流调速器HW-A-1040A使用方法:
接线正确后、通电顺时针调节旋扭、这时可听见或感到调速开关内部有清脆的声音、这时证明内部开关已打开
随着旋扭的角度不断的加大控制电机转速不断的加速、当把旋扭旋到底时电机的速度也达到最高速.
12V-24V直流调速器HW-A-1040A注意:正负极切勿接反
